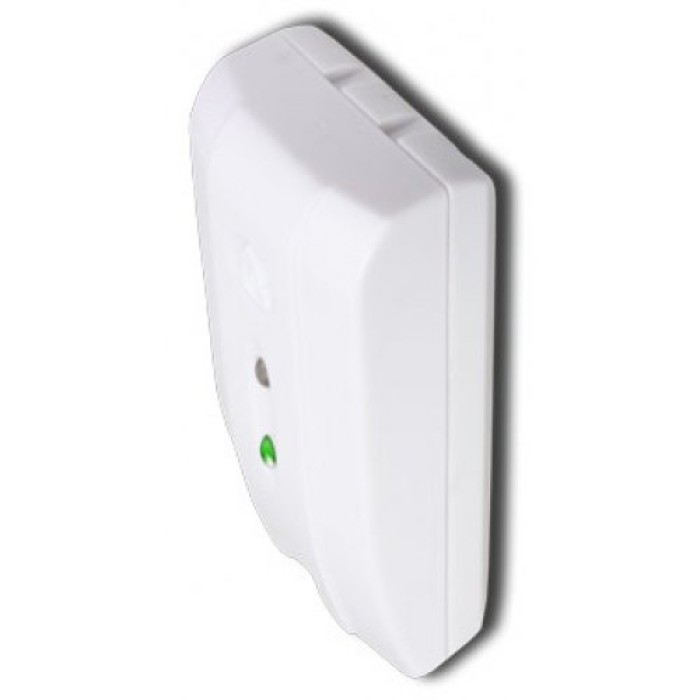

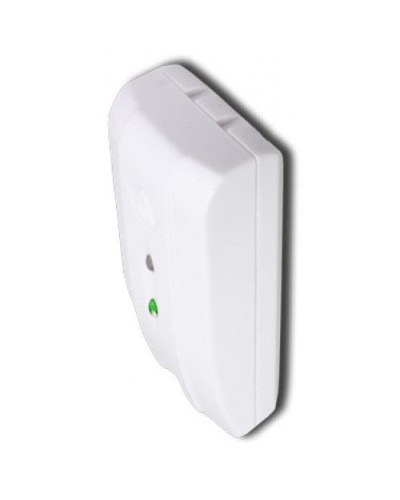

Сонар. Извещатель охранный поверхностный звуковой. Сибирский Арсенал в Казани

Описание Сонар. Извещатель охранный поверхностный звуковой. Сибирский Арсенал

Извещатель охранный поверхностный звуковой (разбития стекла); дальность зоны обнаружения до 6 м; регулировка чувствительности; тампер; U-пит.7...15 В; I-потр.15 мА; IP40, t-раб.-20...+50°C, 90х57х34 мм

Назначение изделия

Извещатель охранный «Сонар» (ИО 329-17) предназначен для обнаружения разрушения стеклянных конструкций закрытых помещений, в том числе однокамерных и двухкамерных стеклопакетов.

Особенности

- Извещение о тревоге формируется путем размыкания реле;
- Извещатель может быть установлен на стене, потолке или на торце оконного проема;
- Дискретная регулировка чувствительности;
- В извещатель занесены калибровочные значения, позволяющие получить предсказуемую зависимость дальности обнаружения от установленной чувствительности;
- Два режима работы
- для больших стекол (100х100 см и более)
- для небольших стекол (от 30х30 см до 100х100 см)
- Встроенный микропереключатель (тампер) для выдачи тревожного извещения при несанкционированном вскрытии корпуса извещателя;
- Визуальный контроль работы с помощью двух световых индикаторов с возможностью их отключения;
- Отдельная клемма для подключения оконечного резистора;
- В извещателе применено оптоэлектронное реле для подключения в шлейф сигнализации.

Дополнительная информция

Для формирования сигнала «Тревога» извещатель должен зарегистрировать низкочастотный и высокочастотный сигналы в определенном интервале времени, что практически исключает вероятность ложной тревоги. Программа обрабатывающая сигнал использует цифровую фильтрацию звука и идентифицирует только действительные ситуации разбития стекла практически для всех типов стекол.

Тип извещателя: четырёхпроводный	- коммутируемое напряжение, В: 100
Регулировка чувствительности: есть	- коммутируемый ток, А: 0.15
Параметры акустического канала:	- тампер: есть
- дальность, м: 6	Напряжение питания, B:
- угол обзора, град: 120	- постоянного тока: 7…15
- min охраняемая площадь, м²: от 0.1	Ток потребления, мА:
Параметры тревожного выхода:	- при напряжении питания 12 В: 15
- тип контактов: нормально-замкнутые	Диапазон рабочих температур, °С: -20…+50
- длительность тревожного извещения, сек: 5	Габаритные размеры. мм: 90х57х46
Масса, не более, кг: 0.06
